ELB - электродные ПГ от 2 до 52 т. пара/час

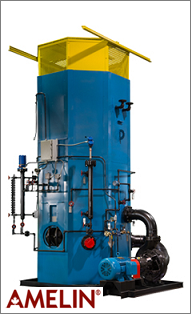

Электродный парогенератор технологии "РЕАКТИВНЫЙ ПОТОК"
![](/catalogue/images/ELB_1.png)
ELB от 2 до 52 тонн пара в час (1,3 – 34,0 МВт)
- Номинальное напряжение: 6,3 / 10,5 кВ (диапазон от 4,1 кВ до 14,4 кВ)
- Номинальная мощность: 1 300 – 34 000 кВт
- Тепловая мощность: 1,1 – 30,0 Гкал
- Паропроизводительность: 2,0 – 52,0 т/ч
- Диапазон рабочего давления: 0,5 – 3,5 МПа
- Диапазон регулирования: плавный 0-100%
- КПД: 99,7%

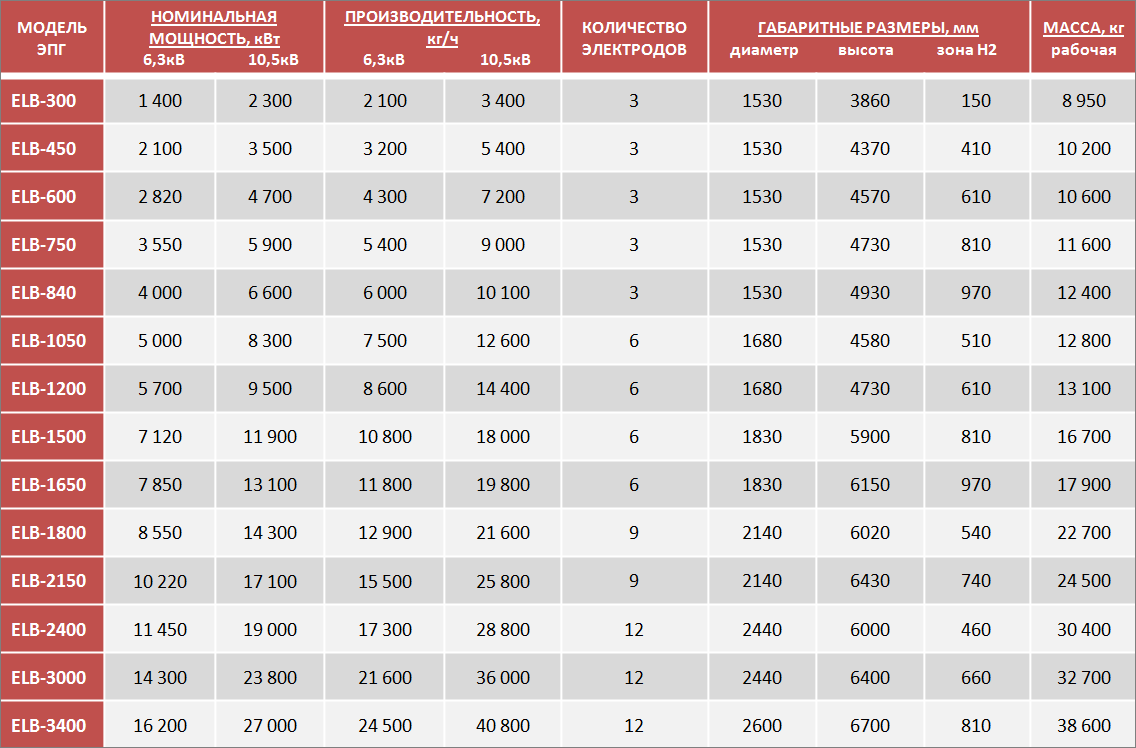

Технические характеристики
![](/catalogue/images/ELB_Tab.1.png)
*В таблице представлен сокращённый модельный ряд
Электродный парогенератор серии ELB имеет следующие эксплуатационные преимущества благодаря своей уникальной и надежной конструкции, которая обеспечивает эффективную работу и высококачественный пар. Используя электричество как чистое и легко контролируемое топливо, вся энергия, поступающая в парогенератор, преобразуется в пар с эффективностью более 99%. При работе парогенераторов ELB полностью отсутствуют выбросы загрязняющих веществ.
Выходная мощность электродного парогенератора регулируется в плавном диапазоне от 0 до 100%, при этом с сохранением высокого КПД, как при низкой мощности, так и во всем диапазоне работы.
Электродные парогенераторы ELB являются надежным источником пара за счет своей конструкции и простоты управления электродами, поскольку в парогенераторе нет движущихся частей, изнашиваемых узлов, перегревательных поверхностей, излишних уплотнений, газовой и гидравлической систем. Перечисленные особенности позволяют значительно сократить техническое обслуживание и снизить финансовые затраты.
При возведении объектов пароснабжения на базе электродных парогенераторов ELB нет потребности в строительстве специального здания котельной и обеспечения объектов специальными системами для обработки и хранения топлива, обработки воздуха, специальных подогревателях, экономайзерах и дымовых трубах с дымоходами, а также систем и оборудования для контроля выбросов, средств обработки и удаления золы, систем безопасности горения, оборудования для снижения шума и др., что существенно снижает стоимость строительства и монтажа.
![](/catalogue/images/ELB_4.png)

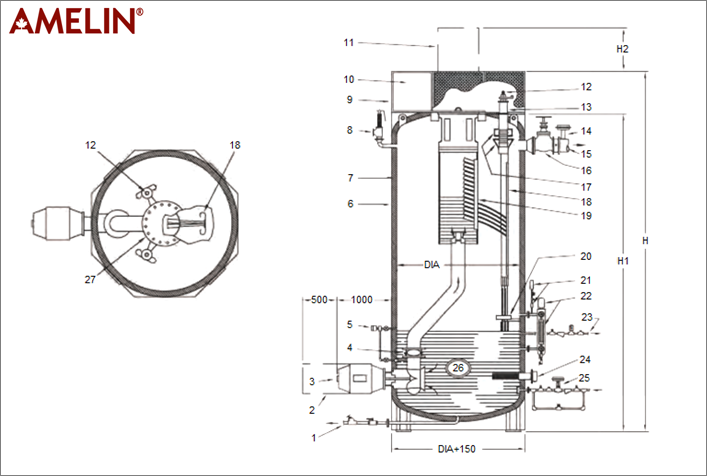

1. | Система нижней продувки | 15. | Выход пара |
2. | Зона обслуживания насоса | 16. | Обратный клапан паровой |
3. | Циркуляционный насос с ЧРП | 17. | Изолирующие щитки |
4. | Обратный клапан | 18. | Электрод/ударная пластина |
5. | Система поддержания эл.проводности | 19. | Водяные сопла |
6. | Изолирующее кожух | 20. | Упор |
7. | Теплоизоляция | 21. | Манометр |
8. | Предохранительные клапаны | 22. | Водомерная колонка и указатель уровня |
9. | Зона клемников электродов | 23. | Верхняя продувка |
10. | Панель ввода кабелей | 24. | Резервные нагреватель ТЭН |
11. | Зона обслуживания электродов | 25. | Регулятор питательной воды |
12. | Контакт электрода | 26. | Люк |
13. | Высоковольтный изолятор | 27. | Верхняя крышка |
14. | Регулятор обратного давления |
Экономические и технологические преимущества электродных парогенераторов серии ELB:
- Высокая эффективность - 99,7%.
- Малая площадь для размещения.
- Неограниченный диапазон модуляции - от 0 до 100%.
- Мгновенная готовность к работе из горячего резерва.
- Моментальная реакция на изменения нагрузки.
- Безопасная и эффективная работа на 1% от производительности.
- Полное отсутствие выбросов.
- Не требуется постоянное присутствие оператора и обслуживающего персонала.
- Не требует дополнительной специальной очистки воды.
Средний срок эксплуатации электродных парогенераторов серии ELB более 35 лет.

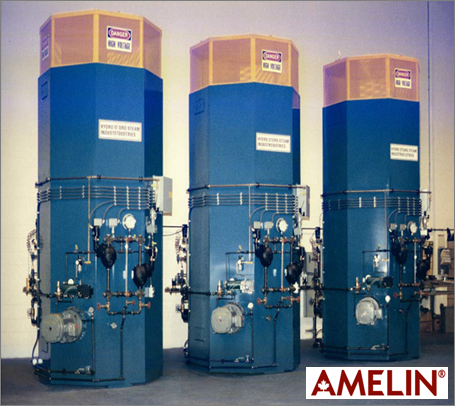

Пускорезервные котельные стратегически важных объектов
![](/catalogue/images/ELB_3units.png)
Основными задачами пускорезервных котельных (ПРК) на базе электродных парогенераторов ELB для АЭС, ГРЭС, промышленных производств, важных стратегических и инфраструктурных объектов являются:
- пусковая выработка насыщенного пара для технологических нужд станций и потребителей;
- обеспечение оптимального температурного режима для бесперебойного ведения строительных, монтажных и пусконаладочных работ на возводимых объектах и пусковых комплексах в зимний период. По мере готовности отопительных систем к ПРК подключаются все строительные объекты;
- проведение важнейших пусконаладочных технологических операций, включая горячую обкатку реакторной установки и пробный набор вакуума в конденсаторе турбины;
- в период эксплуатации оборудование котельной задействовано в планово-предупредительных ремонтах;
- обеспечение безопасной работы производств в случае аварийного отключения.
В соответствии с нашей политикой непрерывных разработок мы оставляем за собой право изменять любые данные, представленные в настоящем разделе без уведомления.
