НТТ модельный ряд до 5,0 Гкал
- Теплоноситель - вода, термальное масло, гликоль
- Температура теплоносителя - до 400°С
- Многотопливность - природный и попутный нефтяной газ, пропан, дизельное топливо. мазут
- Быстрый запуск и выключение - 3 минуты
- КПД - 93-96%
- Тепловая энергия - 118 - 5816 кВт
- Широкий диапазон динамического регулирования
- Мгновенная реакция на изменение тепловой нагрузки
- Высокая экологическая безопасность
- Низкий уровень шума
- Малые габариты и вес
Технические характеристики
| Параметры | HTT-22 | HTT-35 | HTT-65 | HTT-100 | HTT-167 | HTT-200 | |
|---|---|---|---|---|---|---|---|
| Мощность | МВт | 0,45 | 0,97 | 1,93 | 2,93 | 4,9 | 5,9 |
| Температура теплоносителя | °С | 114/400 | 114/400 | 114/400 | 114/400 | 114/400 | 114/400 |
| Расход газа | м³/ч | 56 | 112 | 221 | 337 | 545 | 660 |
| Расход жидкого топлива | л/ч | 38 | 105 | 208 | 317 | 513 | 620 |
| Потребление электроэнергии | кВт | 2,2 | 3,7 | 5,6 | 7,5 | 14,9 | 18,6 |
| Габаритные размеры, (Д/Ш/В) | м | 2,0/1,3/2,0 | 2,2/2,0/1,8 | 2,4/2,2/2,2 | 3,0/2,2/2,2 | 3,8/3,0/3,6 | 4,6/3,0/3,6 |
| Вес | т | 1,7 | 2,9 | 5,2 | 7,0 | 14,5 | 15,8 |
*В таблице представлен сокращённый модельный ряд
Высокотемпературные отопительные котлы AMELIN серии НТТ являются нагревателями жидкостного типа с принудительной циркуляцией. Циркуляция жидкости осуществляется через комплект змеевиков. В качестве теплоносителя могут быть использованы: вода, гликоль, термальное масло или другой высокотемпературный органический теплоноситель.
Область применения отопительных котлов НТТ:
- отопление, техническое и бытовое горячее водоснабжение промышленных предприятий, предприятий сельского хозяйства и агрокомплексов;
- отопление и горячее водоснабжение предприятий ЖКХ, и др.
Принцип работы и особенности конструкции высокотемпературных отопительных котлов НТТ

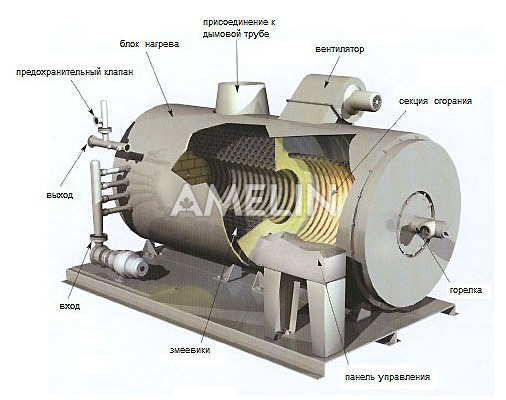

Высокотемпературный отопительный котел представляет собой конструкцию с принудительной циркуляцией, в которой теплоноситель под давлением циркулирует через комплект параллельных змеевиков, обдуваемых топочными газами под действием принудительной тяги. Топочные газы полностью обволакивают всю поверхность трубки змеевика, осуществляя максимальное использование как теплоты излучения, так и конвективной теплоты, обеспечивая высокую степень переноса тепла. Циркуляционный насос обеспечивает надлежащую скорость потока и давление для каждой конкретной прикладной задачи.
Органы контроля и управления теплогенератора постоянно регистрируют температуру на выходе каждой секции змеевика и общего коллектора, регулируют подачу топлива и воздуха на горелку, обеспечивая эффективное сгорание топлива на всем диапазоне изменения тепловой нагрузки теплогенератора. Высокая скорость движения жидкости и небольшой ее объем в теплогенераторе позволяют моментально реагировать на изменения нагрузки. Комплекс средств безопасной работы оборудования и защитные блокировки обеспечивают максимальную операционную безопасность высокотемпературного отопительного котла НТТ. Высокая эффективность работы теплогенераторов НТТ поддерживается на всем рабочем диапазоне.
Экономические и технологические преимущества высокотемпературных отопительных котлов НТТ:
- Быстрый запуск и мгновенное выключение.
- Быстрая реакция на изменение тепловой нагрузки. Мгновенная реакции за счет эффективной системы управления горелкой и малого объёма циркулирующей жидкости в змеевиках.
- Плавная регулировка мощности. Максимальный диапазон регулирования производительности – 10:1, позволяет бесперебойно обеспечивать теплом потребителей, не прибегая к режиму включения или выключения установки при низких нагрузках.
- Широкий диапазон мощности. Температура на выходе до 400°С.
- Многотопливность. Природный газ, пропан, дизельное топли-во. Переход с одного вида топлива на другой для теплогене-раторов с комбинированной горелкой достигается поворотом переключателя вида топлива.
- Минимальные потери энергии при предварительной продувке. Небольшие размеры позволяют осуществлять предварительную продувку в течение короткого периода.
- Малый расход топлива. Для обеспечения полного сгорания осуществляется предварительный подогрев воздуха горения.
- Отдельная камера сгорания. Предотвращает осаждение сажи на змеевиках вследствие неполного сгорания жидкого топлива.
- Малые габариты (требуется на 30% меньше площади).
- Высокий уровень безопасности. Ультрафиолетовый сканер пламени, контроллер работы и сигнализатор аварий, индивидуальный контроль температуры змеевиков обеспечивают надежную работу теплогенератора, простоту технического обслуживания и безопасную эксплуатацию.
- Длительный срок службы конструкции змеевиков – 35 лет.
В процессе работы водогрейного котла не требуется постоянное присутствие обслуживающего персонала.
В соответствии с нашей политикой непрерывных разработок мы оставляем за собой право изменять любые данные, представленные в настоящем разделе без уведомления.
